Датчики, димери і розклади для комерційного освітлення: як зменшити витрати без темних зон

У комерційному приміщенні світло рідко витрачає електроенергію лише через завелику потужність. Частіше проблема простіша: воно горить у порожньому коридорі, після закриття магазину або на повну яскравість біля вікна, де вдень і так достатньо природного світла.

Автоматизація може прибрати ці зайві години, але тільки якщо її підбирають під поведінку людей і функцію зони. Один датчик руху на весь офіс не перетворює освітлення на розумне. Іноді він, навпаки, вимикає світло посеред наради, реагує на рух за дверима або залишає людину в темному проході.

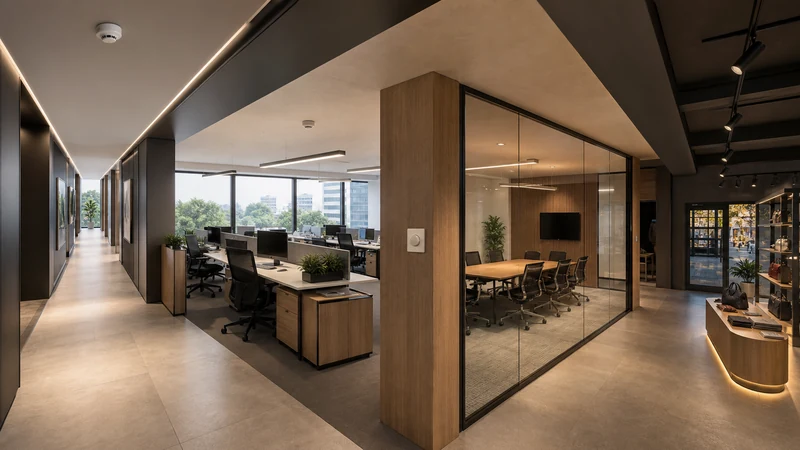

Датчик руху, датчик присутності, фотореле, таймер і димер — не одне й те саме

Усі ці пристрої керують світлом, але спираються на різні сигнали.

Датчик руху помічає достатньо виразне переміщення в зоні огляду. Він доречний у коридорі, коморі, технічному приміщенні або складському проході, де людина не сидить нерухомо.

Датчик присутності чутливіший до дрібних рухів. Його можна використовувати в санвузлі, невеликому кабінеті чи переговорній, але навіть хороший пристрій не компенсує невдале розташування. Якщо стіл стоїть за перегородкою або людина не потрапляє в робочу зону сенсора, світло все одно може вимикатися невчасно.

Фотореле та photosensor реагують на рівень освітленості. Зовнішнє фотореле може вмикати фасадне світло з настанням сутінків, а внутрішній фотодатчик — зменшувати електричне світло біля вікон. Він не визначає, чи є в кімнаті люди, тому часто працює разом із датчиком присутності або розкладом.

Таймер і календарний розклад корисні там, де режим передбачуваний: для вивіски, фасаду, торгового залу до відкриття або загального світла після завершення зміни. Для зовнішніх зон практичніший астрономічний таймер, який враховує зміну часу сходу й заходу сонця, ніж один незмінний час на весь рік.

Димер не просто вмикає або вимикає світло, а змінює світловий потік. Тут критична сумісність. Не кожен LED-драйвер підтримує dimming, а позначення 0-10 V, DALI, TRIAC та PWM не можна змішувати без перевірки схеми й обладнання.

У матеріалі DOE про керування будівлями автоматика розглядається саме як система взаємодії датчиків, контролерів і обладнання. Для малого бізнесу це важливе нагадування: кілька несумісних smart-пристроїв із різними застосунками можуть створити більше ручної роботи, ніж звичайний вимикач.

Де керування світлом дає найпомітніший результат

Починати варто не з найдорожчої переговорної, а з карти зайвих годин. Протягом кількох днів достатньо записати, які групи світла працюють, коли в зоні немає людей або природного освітлення вже достатньо.

Найчастіші кандидати:

• коридори й санвузли з короткою присутністю;
• комори, архіви та підсобні приміщення;
• окремі проходи складу, які використовуються нерегулярно;
• вивіски та фасади, що залишаються ввімкненими після потрібного часу;
• офісні ряди біля вікон;
• переговорні, де світло забувають вимкнути після зустрічі.

Для першої оцінки можна використати просту формулу:

потужність групи, кВт × зайві години роботи × тариф = потенційно усувані витрати

Це ще не строк окупності. До проєкту потрібно додати ціну датчиків, сумісних драйверів, кабелю, монтажу, налаштування й подальшого обслуговування. Логіку повного розрахунку я окремо розібрав у матеріалі про окупність переходу на LED для бізнесу.

Якщо коридорне світло споживає мало й помилково працює лише двадцять хвилин на день, складна автоматика може повертатися надто довго. Якщо ж велика група світильників горить без потреби кілька годин щодня, навіть простий сценарій має сенс перевірити.

Чому неправильно встановлений датчик дратує сильніше за рахунок

Людина швидко перестає помічати автоматику, коли вона працює правильно. Невдале керування помітне відразу.

Типовий приклад — переговорна, де датчик руху бачить двері, але погано бачить людей за столом. Після кількох хвилин спокійної розмови світло вимикається. Хтось махає руками, затримку збільшують до сорока хвилин, і в результаті система майже не економить.

Інша помилка — один датчик на довгий коридор із поворотом. Світло вмикається лише тоді, коли людина вже пройшла частину темної зони. У такому проході важливі перекриття зон виявлення, правильна затримка та базовий рівень світла, якщо маршрут використовується постійно.

Ще кілька проблем, які я бачу на об'єктах:

• сенсор ловить рух за скляною перегородкою або відкритими дверима;
• кондиціонер, тепле повітря чи рухомі конструкції створюють хибні спрацювання;
• працівник не може вручну залишити світло ввімкненим для нестандартної задачі;
• після короткого вимкнення LED-драйвер запускається різко або нестабільно;
• датчик керує всією залою замість однієї логічної групи;
• час затримки обирають «на око» і більше не перевіряють.

Рішення зазвичай не в тому, щоб відмовитися від автоматики. Треба розділити зони, змінити положення сенсора, залишити ручне перевизначення або замість різкого on/off використати плавне зниження яскравості.

Для коридорів особливо важлива відсутність темних провалів. Практичні принципи розміщення світла в таких просторах є в матеріалі про освітлення передпокою та коридору.

Денне світло і dimming працюють тільки разом із зонуванням

В офісі з великими вікнами світильники біля фасаду й у глибині приміщення живуть у різних умовах. Якщо вони підключені до однієї групи, система має лише два погані варіанти: марно світити біля вікна або зробити темною віддалену частину робочої зони.

Daylight control починається з поділу на групи. Ряд біля вікон може плавно зменшувати потужність, середній ряд — реагувати слабше, а глибина приміщення — залишатися стабільною. Photosensor при цьому має оцінювати світло на реальній робочій площині, а не дивитися прямо у вікно чи на світильник.

DOE у матеріалі про інтеграцію денного та електричного освітлення наголошує на спільній роботі daylighting, електричного світла та controls. Це не означає, що рекомендації іншої країни автоматично стають українською нормою. Але інженерний принцип універсальний: природне світло треба доповнювати, а не просто вважати безкоштовною заміною світильників.

Огляд DOE щодо lighting і daylighting у будівлях також поєднує ефективні джерела світла, денне освітлення та керування в одному підході. Для практичного проєкту це означає, що світильник, датчик і зона біля вікна потрібно розраховувати разом.

Є й практичні обмеження:

• пряме сонце може створювати відблиски й перегрів, навіть якщо люксів багато;
• хмарність швидко змінює рівень світла, тому різкі ступені dimming помітні людям;
• неправильно розташований фотодатчик може спричинити постійні коливання яскравості;
• різні LED-драйвери в одній групі можуть реагувати неоднаково;
• мінімальний рівень димування треба перевіряти на реальному обладнанні.

Перед закупівлею я раджу зібрати одну тестову зону. Подивитися, чи немає мерехтіння, як система поводиться вранці, вдень і ввечері, чи помічають працівники переходи й чи справді знижується споживання.

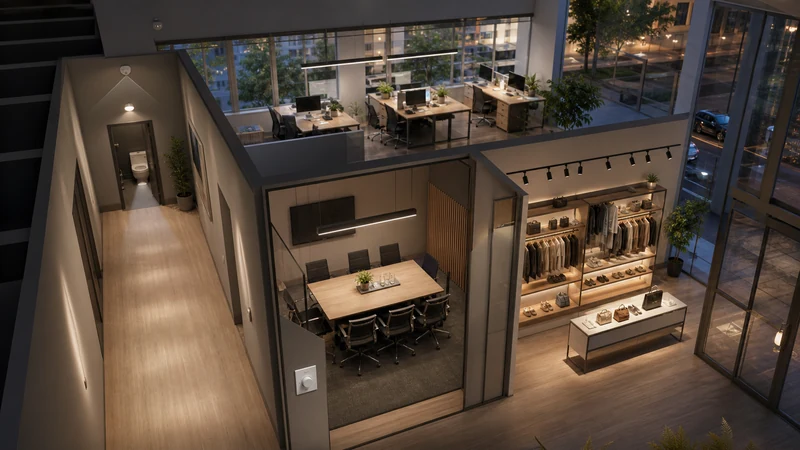

Сценарії для офісу, магазину, складу та фасаду

Коридор і санвузол

Тут зазвичай достатньо датчика руху або присутності з правильною витримкою часу. У коридорі важлива рання реакція до входу в темну частину, а в санвузлі — чутливість до людини, яка майже не рухається.

Переговорна

Краще поєднати датчик присутності з ручним керуванням. Для прибирання чи короткого входу працює автоматичний сценарій, а під час презентації користувач може вибрати яскравість і залишити її стабільною.

Магазин і шоурум

Загальне світло можна прив'язати до графіка роботи, підсобку — до присутності, а вивіску — до астрономічного таймера. Товарні акценти не варто хаотично вимикати лише тому, що біля конкретної полиці кілька хвилин немає руху: вони формують вигляд простору й маршрут покупця.

Склад

У великих приміщеннях корисне зонування проходів, але безпека важливіша за максимальне вимкнення. Там, де будь-якої миті може з'явитися людина або техніка, потрібна передбачувана реакція системи й достатній базовий рівень світла.

Вивіска, фасад і зовнішня територія

Розклад або астрономічний таймер допомагає не тримати обладнання ввімкненим до ранку без бізнесової потреби. Фотореле корисне для реакції на реальну темряву, але його варто поєднати з обмеженням годин роботи. Додаткові принципи є в матеріалі про вуличне освітлення приватного будинку; для комерційного об'єкта навантаження, режим і вимоги треба розраховувати окремо.

Аварійне та евакуаційне світло

Це окрема система безпеки. Її не можна вимикати звичайним датчиком за логікою економії. Сценарії резервного живлення, тестування та роботи під час відключення мають пріоритет над звичайним керуванням комфортним світлом.

Як ми прибрали зайве світло без «насильницької автоматизації»

У невеликому офісі переговорна, коридор і санвузол часто залишалися освітленими весь день. Власник спочатку хотів поставити однакові датчики руху у всіх трьох зонах. На папері це виглядало просто, але для переговорної рішення було невдалим: під час спокійної розмови люди майже не рухаються.

Ми розділили сценарії. У коридорі датчик отримав коротшу витримку й зону огляду, яка захоплювала вхід до проходу. У санвузлі використали чутливіший контроль присутності з довшою затримкою. Вивіску винесли на окремий розклад. У переговорній залишили ручний димер, а автоматичне вимкнення зробили лише страховкою після тривалої відсутності.

У результаті персоналу не довелося махати руками, шукати приховані вимикачі або звикати до темних пауз. Водночас коридор, санвузол і вивіска перестали працювати зайві години за інерцією. Саме такий результат я вважаю правильним: люди не помічають систему, але власник бачить зміну режиму роботи.

Таблиця вибору control-сценарію

Автоматика має вимикати зайве світло, а не здоровий глузд

Нормальний проєкт керування починається з карти зон і фактичного графіка. Потім перевіряють сумісність LED-світильників та драйверів, збирають одну пілотну ділянку, налаштовують затримки й тільки після цього масштабують рішення.

Не обов'язково одразу будувати складну систему диспетчеризації. Для малого офісу або магазину достатньо кількох зрозумілих сценаріїв: присутність у коротких зонах, розклад для вивіски, ручний димер у переговорній і окрема група біля вікон. Базові варіанти автоматизації без великого ремонту описані в статті про розумне освітлення без штроблення стін.

Після запуску потрібно ще раз пройти об'єкт разом із людьми, які там працюють. Якщо автоматика заважає, це не «вони не звикли», а сигнал перевірити зону огляду, затримку, групування або спосіб ручного керування. Економія має виникати через усунення зайвих годин, а не через погіршення видимості й комфорту.
