USB-ліхтарики зручні, але їх вистачає лише на невеликий куток кімнати. Якщо потрібно повноцінне аварійне освітлення, краще використовувати систему на 12 вольт. Вона дає більше світла, працює довше і легко масштабується: від підсвітки коридору до освітлення всієї кімнати.

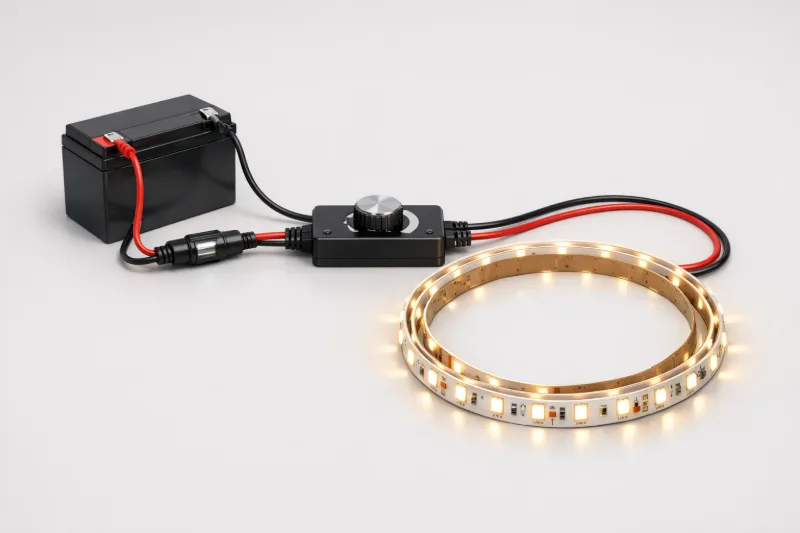

Світлодіодна стрічка, підключена червоним і чорним проводами до 12В акумулятора з контролером і запобіжником, на світлому нейтральному фоні
Світлодіодна стрічка, підключена червоним і чорним проводами до 12В акумулятора з контролером і запобіжником, на світлому нейтральному фоні

У цій інструкції розберемо, як підключити світлодіодну стрічку до акумулятора своїми руками. Без складної електроніки — лише базові компоненти, які можна встановити приблизно за одну годину.

Якщо ви ще не визначилися з типом джерела живлення, спочатку варто прочитати матеріал про LiFePO4 акумулятори для автономного освітлення. Саме така технологія найкраще підходить для систем резервного світла на 12V.

Що знадобиться для системи аварійного освітлення

Базовий комплект компонентів досить простий. Його можна зібрати буквально з кількох деталей, а далі за потреби поступово вдосконалити систему.

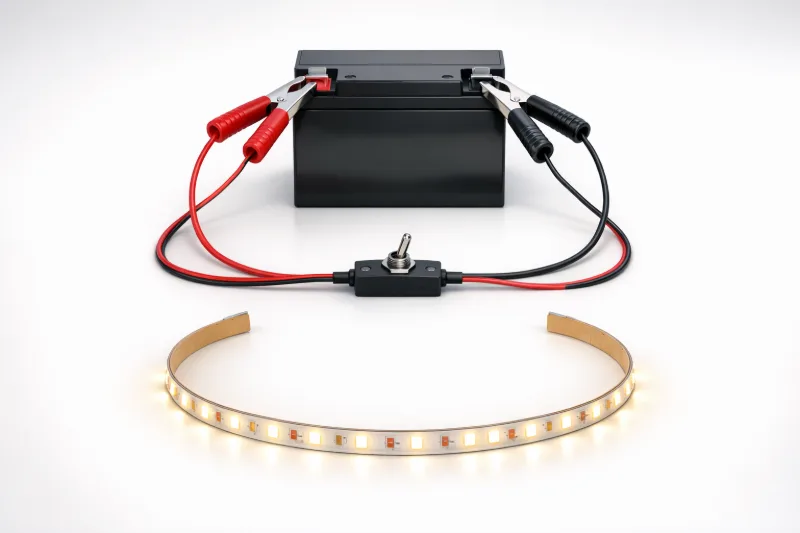

12В LED-стрічка підключена до 12В акумулятора через двожильний провід з вимикачем і крокодилами
12В LED-стрічка підключена до 12В акумулятора через двожильний провід з вимикачем і крокодилами

Для найпростішого варіанту знадобляться:

  • LED-стрічка 12V
  • акумулятор 12V
  • двожильний провід
  • кнопка або вимикач
  • затискачі «крокодили» або клеми

Цього набору достатньо, щоб зібрати найпростішу робочу схему. Але якщо хочеться зробити систему безпечнішою і зручнішою, варто одразу додати запобіжник та димер.

Якщо ви тільки плануєте резервне світло для квартири чи будинку, корисно також переглянути гід із вибору автономного освітлення. Там простіше зрозуміти, яке рішення підійде саме під ваш сценарій.

Розрахунок компонентів: математика без болю

Щоб система працювала стабільно, потрібно правильно оцінити навантаження. Основний параметр LED-стрічки — споживання енергії на метр.

Наприклад, якщо у вас стрічка споживає 4.8 Вт/м, а її довжина становить 5 метрів, загальне споживання буде таким:

4.8 × 5 = 24 Вт

Тепер переводимо це у струм:

24 Вт / 12 В = 2 А

Отже, система буде споживати приблизно 2 ампери.

Якщо акумулятор має ємність 20 Ah, приблизний час роботи можна порахувати так:

20 Ah / 2 A = ~10 годин

Це спрощений розрахунок, але для більшості домашніх систем його достатньо. На практиці варто закладати невеликий запас, щоб система не працювала на межі.

Вибір перетину дроту

Товщина дроту має значення. Якщо взяти занадто тонкий провід, отримаєте втрати напруги, нагрів і слабше світло на стрічці.

Практичний орієнтир такий:

  • до 2 А — провід 0.5 мм²
  • від 2 до 5 А — провід 0.75 мм²
  • від 5 до 8 А — провід 1.5 мм²

Для більшості систем аварійного освітлення на LED-стрічці достатньо дроту 0.75 мм².

Як підібрати акумулятор

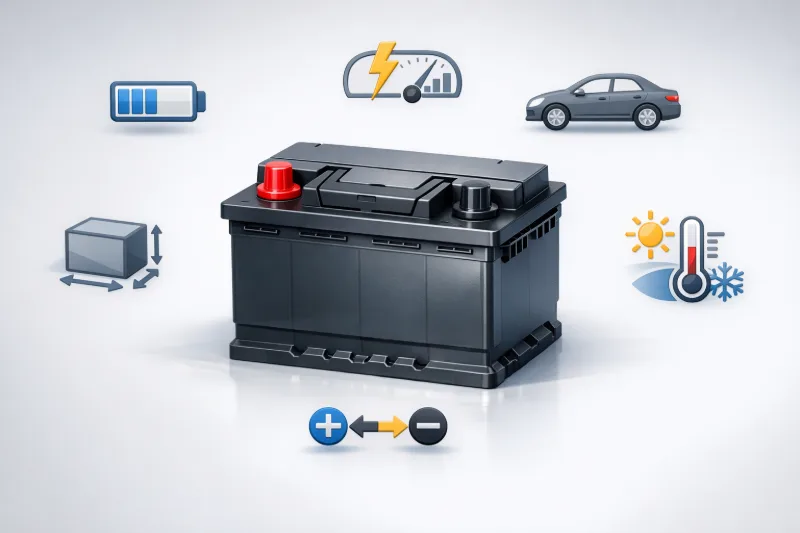

Центрований автомобільний акумулятор з піктограмами параметрів
Центрований автомобільний акумулятор з піктограмами параметрів

Акумулятор вибирають не «на око», а під бажаний час роботи. Якщо світло має працювати кілька годин щоночі або регулярно вмикатися під час відключень, краще відразу дивитися в бік більш надійного рішення. Саме тому для таких схем логічно обирати LiFePO4 акумулятори для автономного освітлення, а не найдешевші збірки невідомого походження.

Схема підключення LED-стрічки до акумулятора

У побутових умовах найчастіше використовують дві схеми: просту і розширену. Обидві працюють, але відрізняються рівнем комфорту та безпеки.

Варіант А: найпростіший

Найбазовіша схема виглядає так:

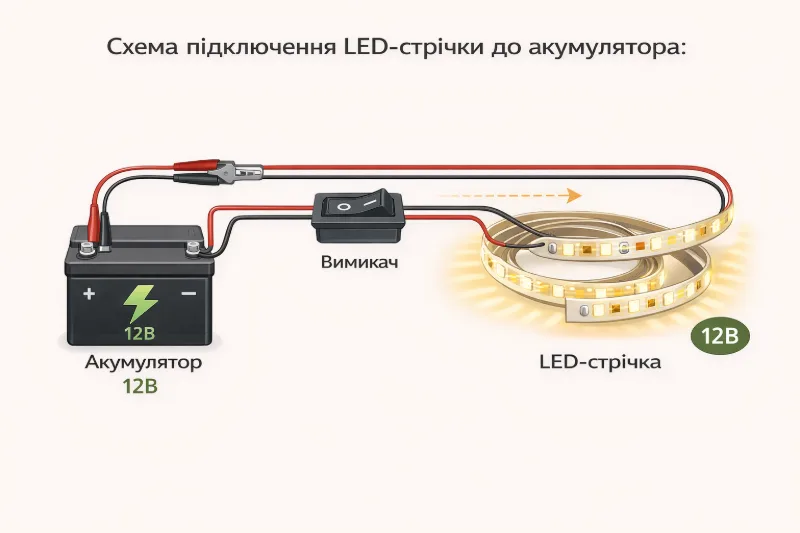

Схема А підключення LED-стрічки до акумулятора
Схема А підключення LED-стрічки до акумулятора

Плюсовий провід іде від акумулятора до вимикача, а потім до стрічки. Мінусовий провід підключається безпосередньо до стрічки.

Це найпростіший варіант, який підходить для тестової або тимчасової системи. Він працює майже завжди, але в ньому немає додаткового захисту.

Варіант Б: професійний

Практичніший варіант для постійного використання:

Схема Б підключення LED-стрічки до акумулятора
Схема Б підключення LED-стрічки до акумулятора

Димер дозволяє зменшувати яскравість і заощаджувати заряд. Це особливо зручно, коли не потрібно максимальне світло на всю кімнату. Запобіжник захищає систему від короткого замикання і повинен стояти якомога ближче до акумулятора.

Зазвичай номінал запобіжника беруть трохи вищим за робочий струм системи. Наприклад, якщо стрічка споживає близько 2 А, логічно ставити запобіжник на 3–4 А.

Як зачистити дроти і надійно підключити їх до акумулятора

Більшість проблем у DIY-системах пов’язані не зі стрічкою, а з поганими контактами. Тому на цьому етапі не поспішайте.

Що важливо:

  • зачищати приблизно 5–7 мм ізоляції
  • щільно фіксувати дріт у клемі
  • не залишати оголених жил
  • перевіряти полярність перед підключенням

Для швидкого підключення до акумулятора часто використовують затискачі «крокодили». Це зручно, якщо систему потрібно періодично від’єднувати або переносити.

Поради з монтажу в інтер’єрі

Розташування LED-стрічки впливає на результат не менше, ніж сама потужність. Якщо наклеїти її просто «куди вийде», світло буде різким або нерівномірним.

Найкраще працюють такі місця:

  • по периметру стелі
  • за карнизом
  • у ніші
  • над шафою або високими меблями

У таких зонах світло відбивається від поверхні і дає м’якше, рівномірніше освітлення. Для аварійного режиму це часто комфортніше, ніж прямий потік в очі.

Чому варто використовувати алюмінієвий профіль

Алюмінієвий профіль — це не тільки про акуратний вигляд. Він допомагає відводити тепло від діодів. А чим менше перегрів, тим довше служить стрічка.

Тому профіль має дві реальні переваги:

  • охолоджує LED-стрічку
  • продовжує строк служби діодів

Якщо система робиться «якісно і надовго», профіль краще закладати одразу.

Техніка безпеки

Навіть проста система на 12V потребує акуратності. Найнебезпечніша ситуація — коротке замикання на акумуляторі. Літієві батареї здатні віддавати великий струм, тому нехтувати захистом не можна.

Базові правила такі:

  • завжди ставте запобіжник у ланцюзі
  • не допускайте оголених проводів
  • не залишайте тимчасові скрутки без ізоляції
  • перевіряйте полярність перед увімкненням

Для ізоляції з’єднань краще використовувати термоусадку, а не звичайну ізоленту. Термоусадка тримається надійніше, виглядає акуратніше і не розкручується з часом.

Практична порада: як зробити систему автоматичною

Якщо хочеться, щоб аварійне світло вмикалося саме під час зникнення напруги, до схеми можна додати реле.

Базова логіка виглядає так:

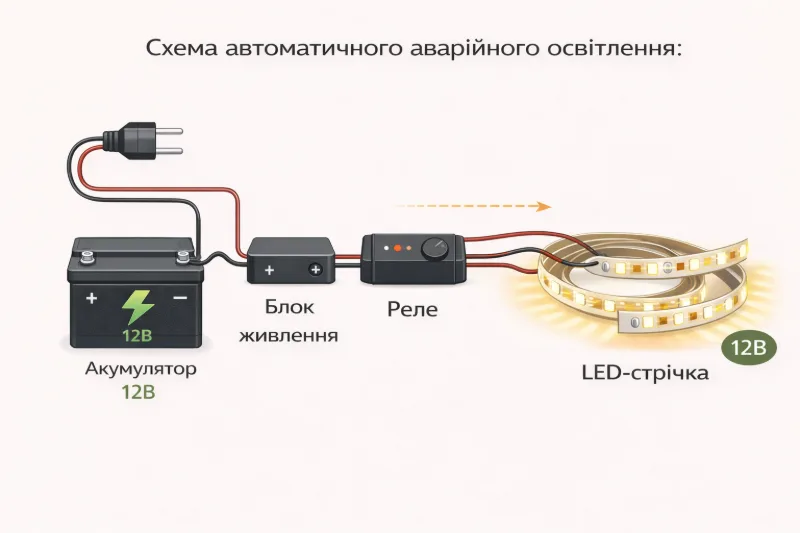

Автоматична система аварійного освітлення - схема
Автоматична система аварійного освітлення - схема

Коли напруга в мережі є, система працює в штатному режимі або заряджає акумулятор. Коли напруга зникає, реле автоматично перемикає живлення на батарею, і стрічка вмикається без вашої участі.

Це вже більш просунуте рішення, але саме воно дає відчуття повноцінної аварійної системи, а не просто «ліхтарика на дротах».

Власна система — це світло без зайвих компромісів

LED-стрічка з живленням від акумулятора — це просте і практичне рішення, яке реально зібрати самостійно за один вечір. Воно дає більше світла, ніж більшість портативних ліхтариків, і дозволяє освітити не куток, а всю кімнату.

Головне — правильно розрахувати навантаження, вибрати нормальний акумулятор, не економити на дротах і обов’язково передбачити захист у вигляді запобіжника. Якщо зробити все акуратно, система вийде надійною і зручною в повсякденному використанні.
